汇编指令的执行过程
1 8086的寻址方式

    CPU访问内存单元时,要给出内存单元的地址,所有的内存单元都有唯一的地址,叫做物理地址

    8086有20位地址总线,可以传送20位的地址,1M的寻址能力

    但它又是16位结构的CPU,它内部能够一次性处理、传输、暂时存储的地址为16位。如果将地址从内部简单地发出,那么它只能送出16位的地址,表现出来的寻址能力只有64KB

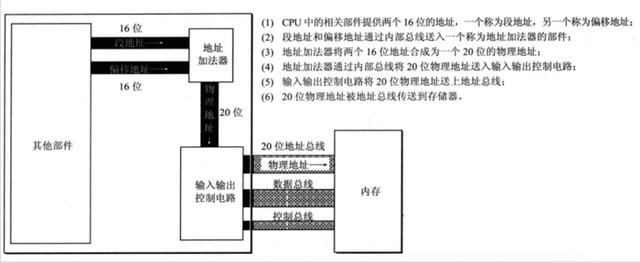

8086采用一种在内部用2个16位地址合成的方法来生成1个20位的物理地址
计算机原始语言——汇编,给你一个不一样的程序员世界

计算机原始语言——汇编,给你一个不一样的程序员世界

计算机原始语言——汇编,给你一个不一样的程序员世界

计算机原始语言——汇编,给你一个不一样的程序员世界

2 内存分段管理

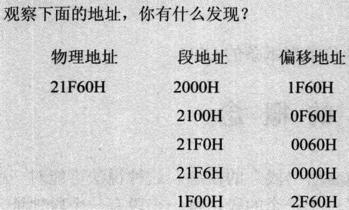

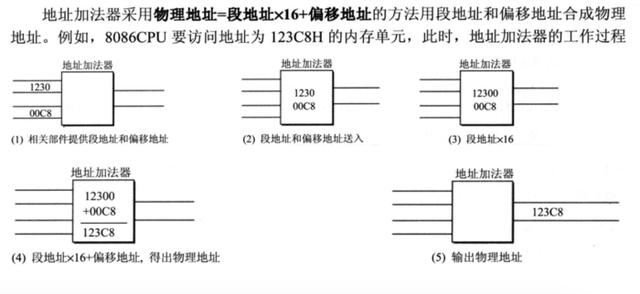

    8086是用“基础地址(段地址×16) + 偏移地址 = 物理地址”的方式给出物理地址

    为了开发方便,我们可以采取分段的方法来管理内存,比如:

计算机原始语言——汇编,给你一个不一样的程序员世界

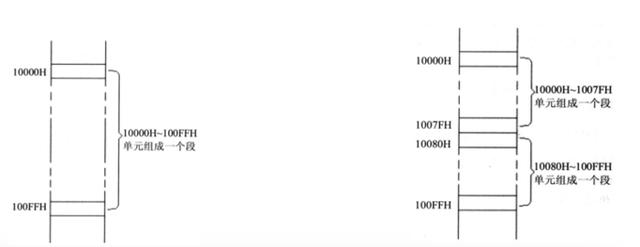

    地址10000H~100FFH的内存单元组成一个段,该段的起始地址(基础地址)为10000H,段地址为1000H,大小为100H

    地址10000H1007FH、10080H100FFH的内存单元组成2个段,它们的起始地址(基础地址)为:10000H和10080H,段地址为1000H和1008H,大小都为80H

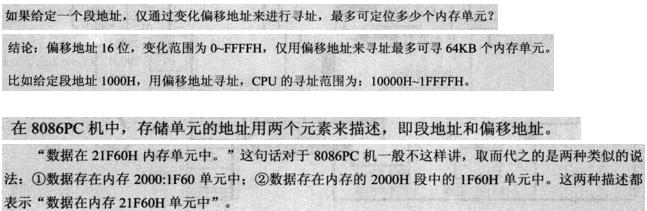

    在编程时可以根据需要,将若干连续地址的内存单元看做一个段,用段地址×16定为段的起始地址(基础地址),用偏移地址定位段中的内存单元

    段地址×16必然是16的倍数,所以一个段的起始地址(基础地址)也一定是16的倍数

    偏移地址为16位,16位地址的寻址能力为64KB,所以一个段的长度最大为64KB

计算机原始语言——汇编,给你一个不一样的程序员世界

3 段寄存器

    8086在访问内存时要由相关部件提供内存单元的段地址和偏移地址,送入地址加法器合成物理地址

    是什么部件提供段地址?段地址在8086的段寄存器中存放

    8086有4个段寄存器:CS、DS、SS、ES,当CPU需要访问内存时由这4个段寄存器提供内存单元的段地址

    CS (Code Segment):代码段寄存器

    DS (Data Segment):数据段寄存器

    SS (Stack Segment):堆栈段寄存器

    ES (Extra Segment):附加段寄存器

4 CS和IP

    CS为代码段寄存器,IP为指令指针寄存器,它们指示了CPU当前要读取指令的地址

    任意时刻,8086CPU都会将CS:IP指向的指令作为下一条需要取出执行的指令

计算机原始语言——汇编,给你一个不一样的程序员世界

计算机原始语言——汇编,给你一个不一样的程序员世界

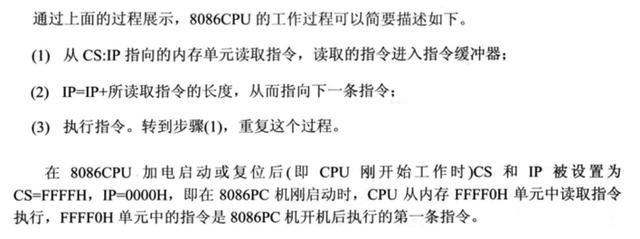

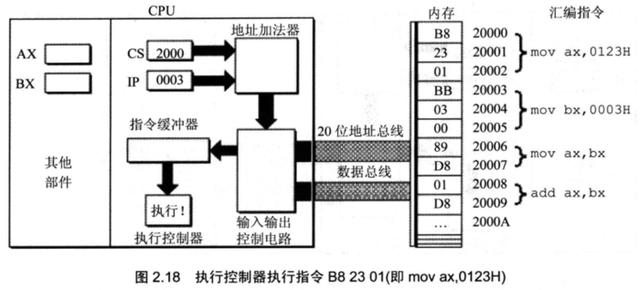

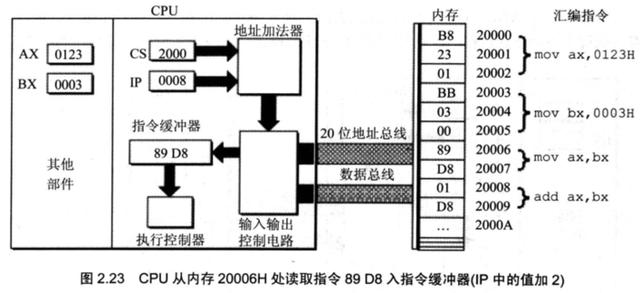

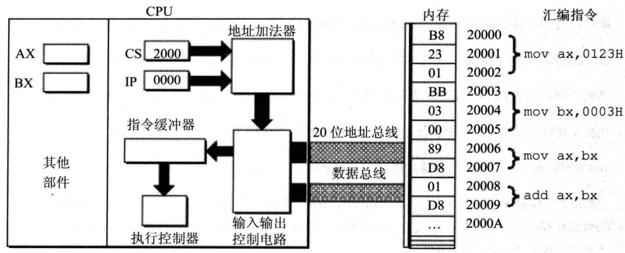

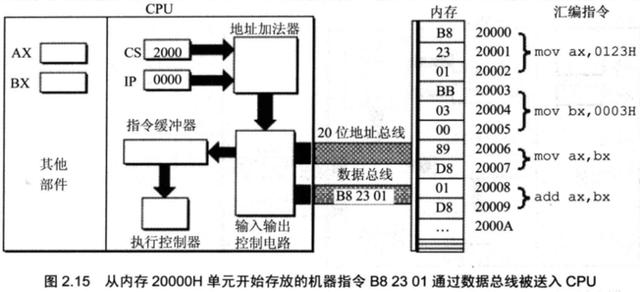

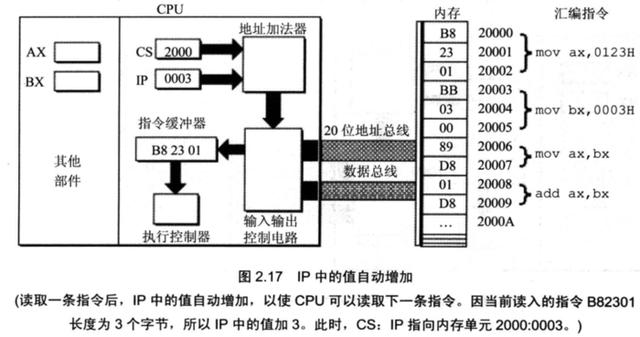

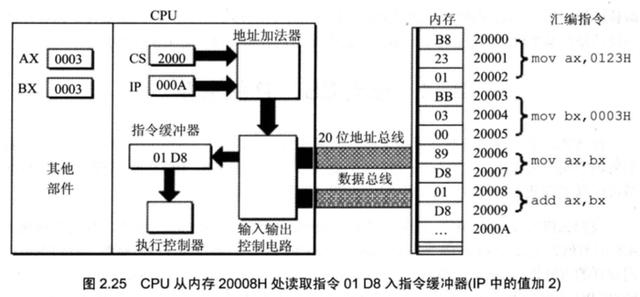

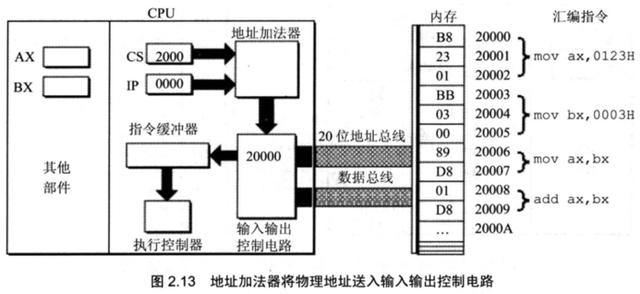

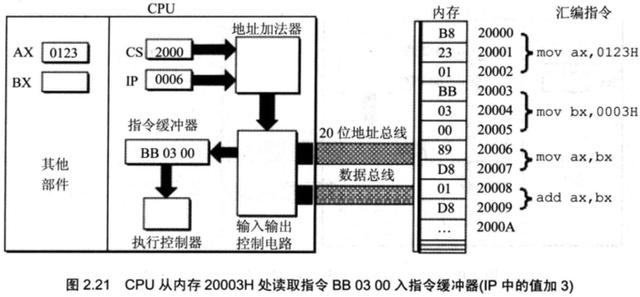

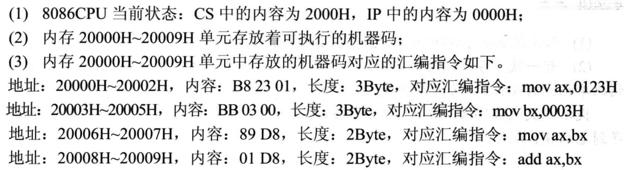

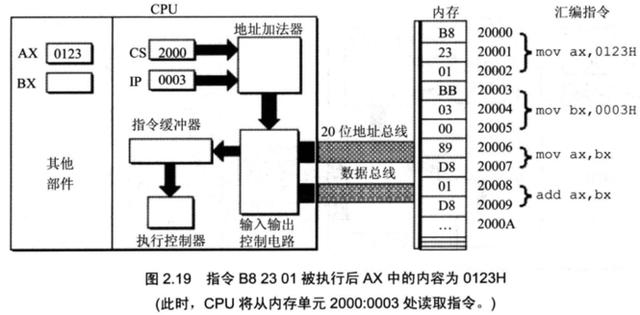

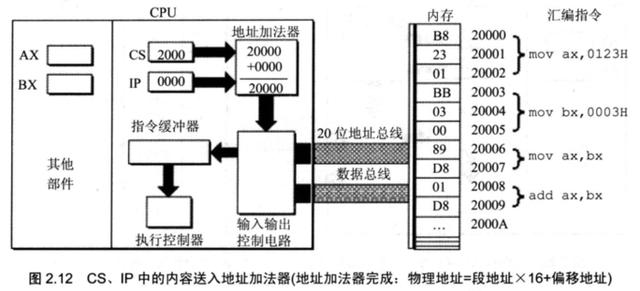

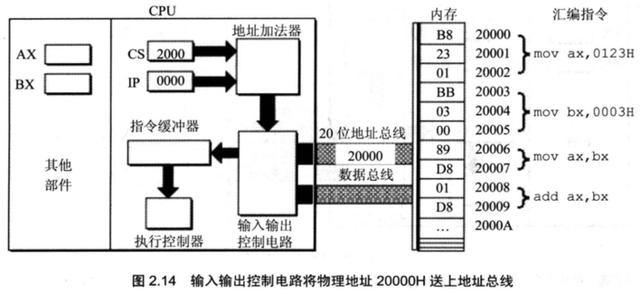

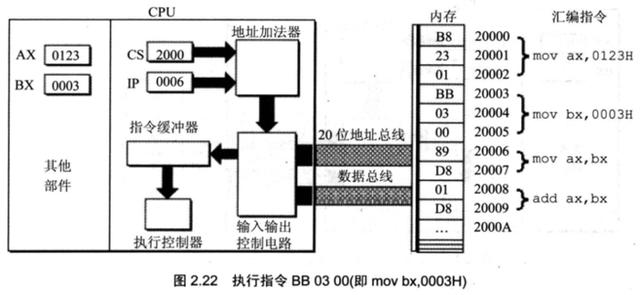

5 指令的执行过程
计算机原始语言——汇编,给你一个不一样的程序员世界
12
计算机原始语言——汇编,给你一个不一样的程序员世界
13
计算机原始语言——汇编,给你一个不一样的程序员世界
14
计算机原始语言——汇编,给你一个不一样的程序员世界
15
计算机原始语言——汇编,给你一个不一样的程序员世界
16
计算机原始语言——汇编,给你一个不一样的程序员世界
17
计算机原始语言——汇编,给你一个不一样的程序员世界
18
计算机原始语言——汇编,给你一个不一样的程序员世界
19
计算机原始语言——汇编,给你一个不一样的程序员世界
21
计算机原始语言——汇编,给你一个不一样的程序员世界
22
计算机原始语言——汇编,给你一个不一样的程序员世界
23
计算机原始语言——汇编,给你一个不一样的程序员世界
24
计算机原始语言——汇编,给你一个不一样的程序员世界
25
计算机原始语言——汇编,给你一个不一样的程序员世界
26
计算机原始语言——汇编,给你一个不一样的程序员世界
6 指令和数据

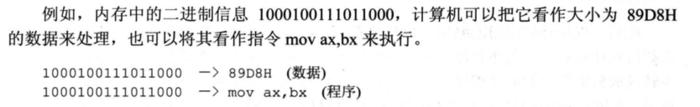

    在内存或者磁盘上,指令和数据没有任何区别,都是二进制信息

    CPU在工作的时候把有的信息看做指令,有的信息看做数据,为同样的信息赋予了不同的意义

计算机原始语言——汇编,给你一个不一样的程序员世界

    CPU根据什么将内存中的信息看做指令?

    CPU将CS:IP指向的内存单元的内容看做指令

    如果内存中的某段内容曾被CPU执行过,那么它所在的内存单元必然被CS:IP指向过

7 jmp指令

    CPU从何处执行指令是由CS、IP中的内容决定的,我们可以通过改变CS、IP的内容来控制CPU执行目标指令

    8086提供了一个mov指令(传送指令),可以用来修改大部分寄存器的值,比如

    mov ax,10、mov bx,20、mov cx,30、mov dx,40

    但是,mov指令不能用于设置CS、IP的值,8086没有提供这样的功能

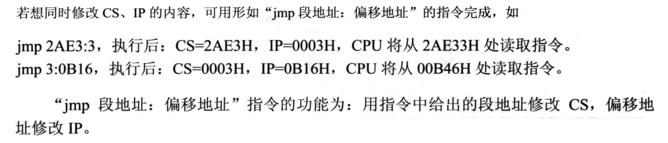

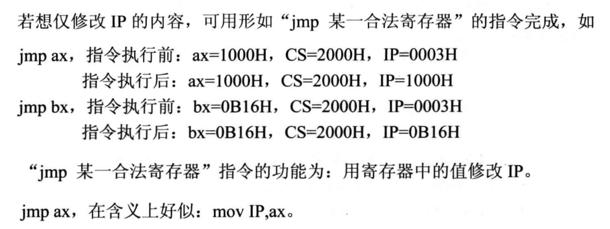

    8086提供了另外的指令来修改CS、IP的值,这些指令统称为转移指令,最简单的是jmp指令

计算机原始语言——汇编,给你一个不一样的程序员世界

计算机原始语言——汇编,给你一个不一样的程序员世界

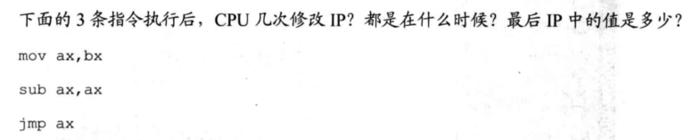

jmp指令 -- 练习
![](http://upload-images.jianshu.io/upload_images/2990730-fde7c6e8497e3ffd.png?imageMogr 2/auto-orient/strip%7CimageView2/2/w/1240)
计算机原始语言——汇编,给你一个不一样的程序员世界

计算机原始语言——汇编,给你一个不一样的程序员世界

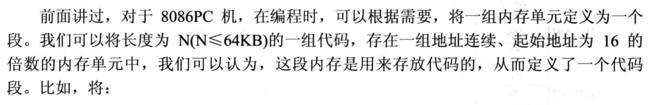

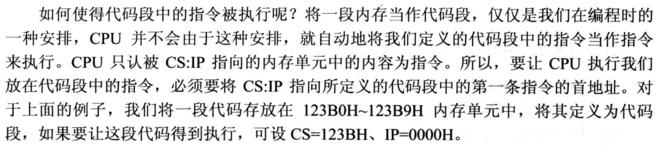

8 代码段
计算机原始语言——汇编,给你一个不一样的程序员世界

计算机原始语言——汇编,给你一个不一样的程序员世界

计算机原始语言——汇编,给你一个不一样的程序员世界

计算机原始语言——汇编,给你一个不一样的程序员世界
