凭借漂亮的压纹外壳、独特的Go 7200独立显卡,惠普DV2000系列笔记本从上市开始就一直受到不少青年消费者的追捧。如果要用一个词来形容DV2000系列的话,那一定是“内外兼备”。不过,如果用更为挑剔的眼光来分析的话,作者的意见是:分析完内部架构再说吧。
至于本次“我拆我拆你猜猜猜”的问题会留到文章的结尾公布,对“猜猜猜”感兴趣的朋友可以先点击文章的最后一页查看!“我拆我拆,你猜猜猜”活动的主旨在于与广大网友互动起来,不管是过去、现在还是未来的笔记本电脑用户,都让我们把PConline笔记本论坛变成大家交流的乐土吧!关于本次活动的详细规则,请大家点击这里查看(需要先登陆太平洋NB论坛)。

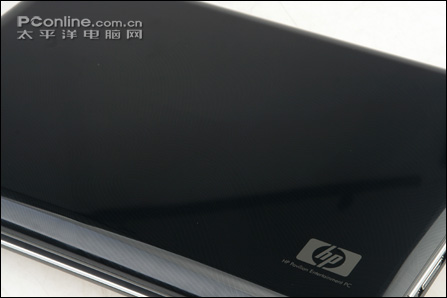

HP“膜内漾印”(HP
Imprint)技术
说到做到,我们现在就来拆解一台DV2000系列的笔记本,看看这台本本的内部架构到底够不够优秀吧。从整个拆解的过程来看,DV2000的组装工序要比很多中端笔记本复杂,就外壳部件来说,转轴两侧就各需要一个面板覆盖,而一般的机器是一个面板覆盖。由于设计的关系,CPU和GPU的位置没有底盖,一般用户是不可能亲眼目睹CPU和GPU芯片了。也就是说,一般用户是不可能通过购买另外的移动处理器来升级这台笔记本的,不过内存、硬盘的升级非常方面,这也已经非常符合中国国情了。
材质与布线
拆开键盘,我们可以看到键盘下方有铝板覆盖,起到保护内部主板、辅助散热的作用。
园角的键盘

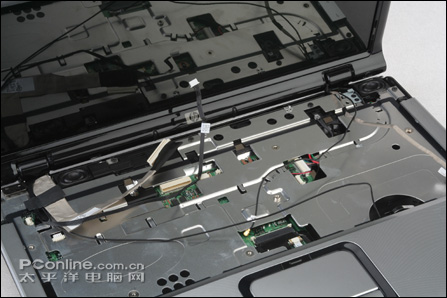

铝板上的线路分布比较复杂,分别有LCD数据/供电线、摄像头数据线、MIC数据线、无线网卡天线。由于线路分布比较复杂,拆开之后给人一点凌乱感,但是铝板上都有对应的卡扣来固定这些数据线。

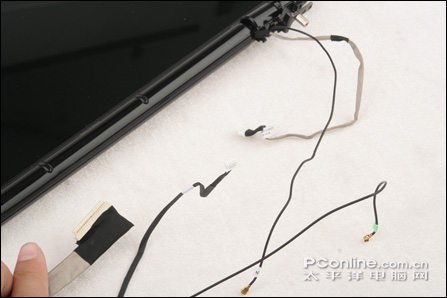

LCD面板上的数据线分两边分布

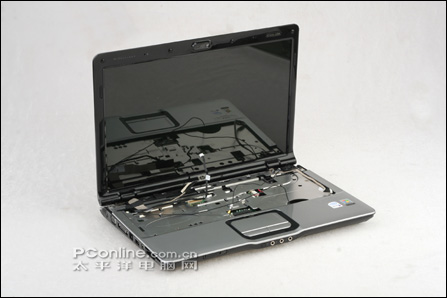

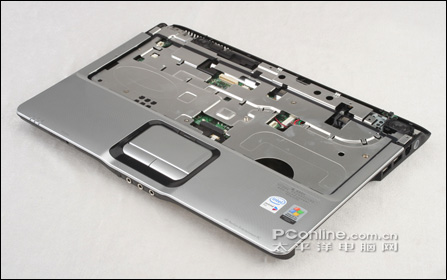

拆开LCD后,就剩下一个主机
进一步卸开主机的上面板,我们会发现铝板和腕托部分是完全整合在一起的。铝板会接触到主板的地方,都有绝缘胶纸覆盖。

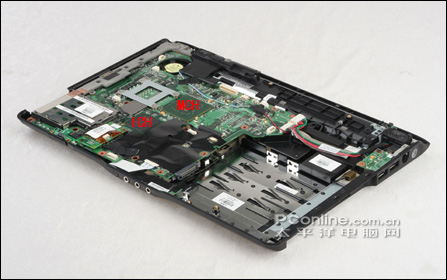

在主板的上方,我们可以观察到的有MCH、ICH两大主芯片,而独立显存则隐藏在一个黑垫的下面,后面我们再给它来个特写。
除了芯片之外,机身两个边角上的音响单元也完全外露在我们面前。非常可惜的是,我们还是没有办法看到喇叭的型号和参数,大家只能饱饱眼福罢了。
著名的ALTEC
LANSING喇叭单元

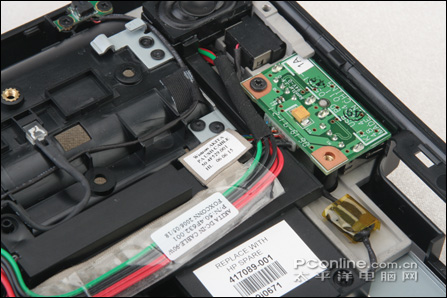

小结一下主板上方的布局,由于音响、电源线、指示灯等等都分布得比较分散的关系,外接的线路比较多。还好集中在主板右边,所以不会给人感觉还是井井有条的。其实,内部的复杂布局在一定程度上是为了符合用户的使用习惯,以及满足更多的人性化设计需要。例如,DV2000的电源插孔是发光(蓝光)的,这种通电后要发光的工艺就比普通的笔记本插孔复杂一些,这也是电源线比较复杂的原因之一。
右侧的布线非常多

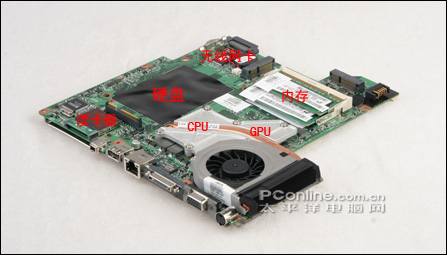

相比复杂的布线,PCB板则是一体化的设计,在一定程度上体现了工程师的功力。值得称赞的是,在面积不大的空间里能够做到双Mini PCI-E插槽,说明它确实不是一般的14寸宽屏笔记本那么简单,这与主芯片分布的合理性有着密切的关系。
单热管的散热器同时为CPU和GPU提供良好的散热条件
局部关注点
一、镁铝合金边框

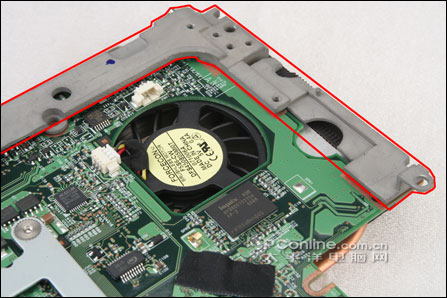

主板上集中接口较多的边缘固定了一个镁铝合金材质的加强框,主要是为了防止接口在经过长期插拔后导致主板的变形或者磨损。
32MB显存也在图上
二、特殊的硬盘接口

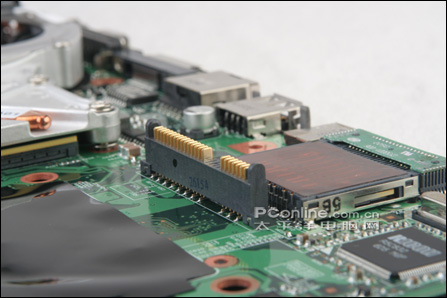

为了节省硬盘装拆时候的活动空间,主板上的硬盘接口与众不同。这种与众不同的接口能够使硬盘能够在垂直方向插拔,而一般的笔记本电脑则需要硬盘座上预留一定的空间,以便让硬盘从水平方向上插拔。当然,这种设计就需要在硬盘上加装转接模块了。

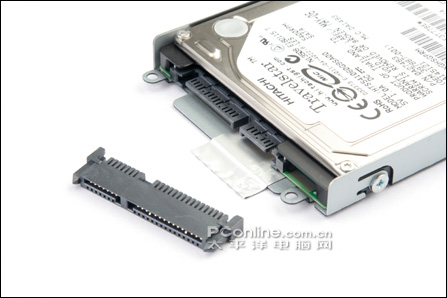

硬盘接口上的转接模块
芯片特写

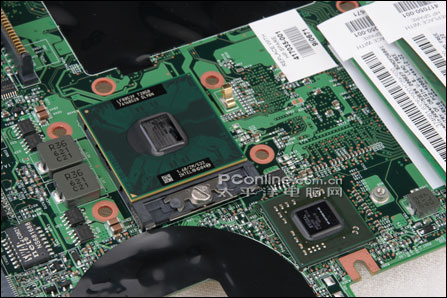

之前我们说过,DV2000系列的特殊设计使到一般用户使不可能看到CPU和GPU芯片的,所以我们特意提供CPU和GPU的特写图片,让大家可以更加了解这个机型的特点。
DV2000采用的是Intel EP82562GT网卡芯片:

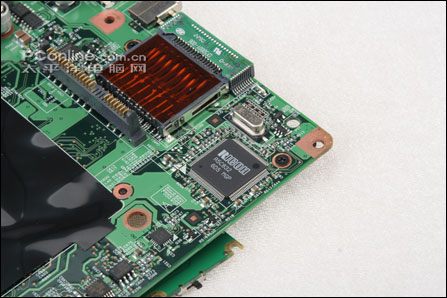

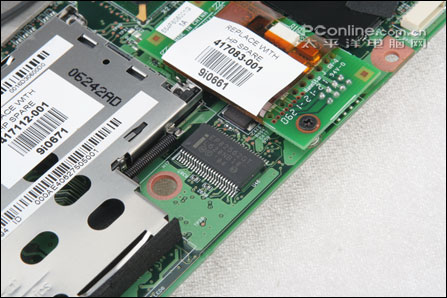

RICOH A5C832芯片为4合1读卡器控制芯片。

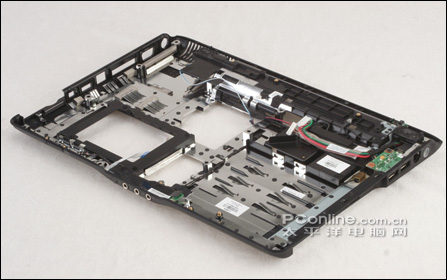

最后,我们把主板掀开,看到底壳里面有不少地方都覆盖了铝质加固层。这个加固层上主要也是起到减弱电磁辐射的作用,除此也兼有散热的作用。
铝板与金属部件接触的部分带有弹点设计,也是保证EMI的需要
总结
总结DV2000系列的内部布局,给作者的第一印象是连线较多,这对于安装和维护的厂商工程师来说,无疑增添了一些的繁琐。相比一些能够快速拆卸CPU的笔记本来说,DV2000确实不太适合有DIY想法的用户选择。除此以外,DV2000无论是在接口布局上,还是人性化设计上都非常不错。其实上述中关于连线较多的问题也正是为了解决一些人性化设计而采取的折中办法。考虑到这是一台14寸的宽屏笔记本的缘故,我们认为这种设计还是可以接收的,而且DV2000也是为数不多的支持两个Mini PCI-E插槽的笔记本,扩展性还是相当不错的。
本次猜谜
本次,我们把“猜猜猜”的问题锁定在Mini PCI-E插槽上,究竟在文章的图片里(如下图),标识的文字有没有错误的地方呢?答案可以在之前我们针对DV2000系列的评测文章中找到。
