惠普DV2000(DV6000、DV9000)系列笔记本电脑花屏、黑屏DIY修理成



1楼

首先声明我的电脑水平很一般。当遇到软 件出问题我就重装系统,硬件出问题我就只会把内存显卡什么的拔了重插,没有其他任何办法。如此而已。所以我觉得像我这样的人都能办到,那应该所有人都没问题。

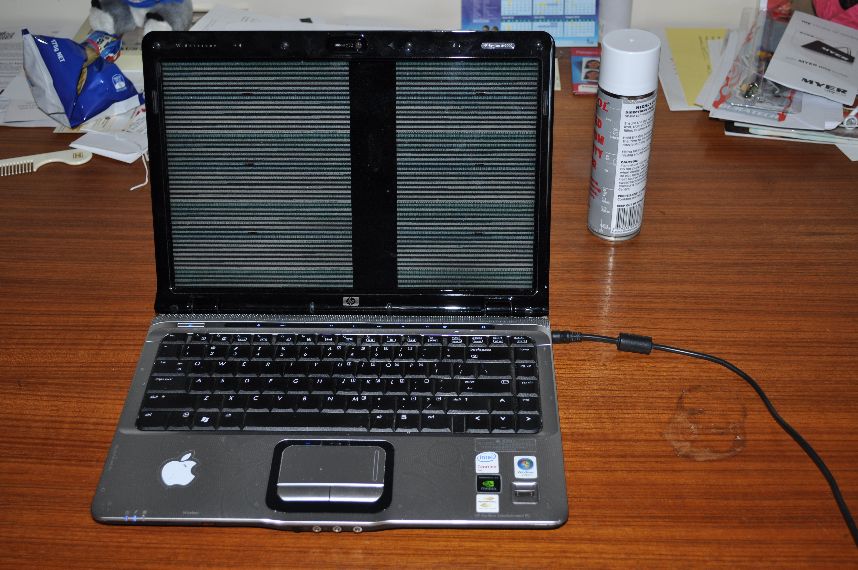

我的电脑是DV2728tx(集成显卡),2008年1月买的,上个月初(2010年4月)开始出现花屏现象。开始只是偶尔发生,后来逐渐频繁,再到后来就完全成为花屏一块了。

上网一搜才发现这是惠普DV2000、DV6000、DV9000系列笔记本电脑的普遍问题。有人说是由于设计缺陷导致显卡散热不良,以至其长期温度过高而造成显卡芯片的某些部位脱离主板,导致花屏或黑屏。我一看啊,好么,我哪对付的了啊。要就是一普通的51CPU,焊上就完了,这集成在主板上的显卡芯片可怎么办啊?给当地HP客服打电话,被告知由于出了保质期,不能提供免费更换主板的服务了,送修还要先交50块钱的“检查费”。我不再信任惠普了,于是决定宁可扔了也不送修让他们再赚我一份钱。可是我不甘心啊,于是又上网搜索看看有没有别的解决方案。结果还真找到了不少有价值的信息。最后决定自己尝试维修。




2楼

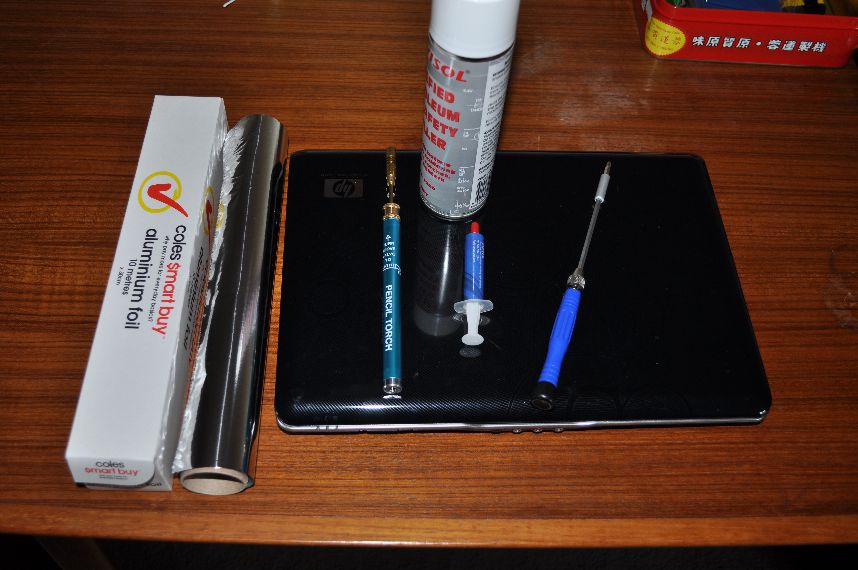

工具很简单:螺丝刀、喷枪(网上和电子市场都有卖)、薄铝箔(用在烤炉里的那种就行)和导热硅胶。




3楼

第一步:拆下主板
说来简单,光这一步就用了我4个小时。不同型号的电脑拆解过程略有不同,不过无非是拧拧螺丝、拔拔插头。拆解时耐心点、动作温柔点即可。我的经验是最好边拆解边拍照,以免组装时乱了手脚。以下是我拆解过程的照片,再后面是我参考的拆解文章,写的很详细:

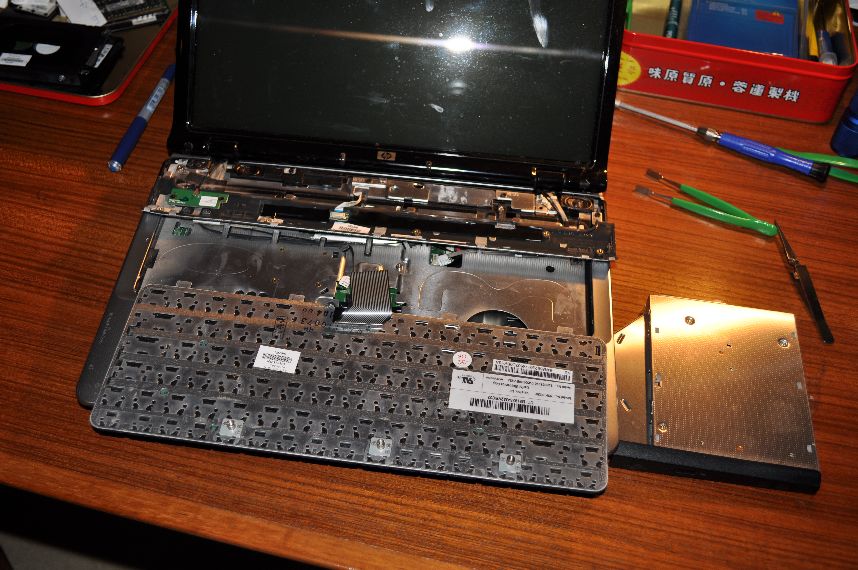

1.拆下键盘、光驱




4楼

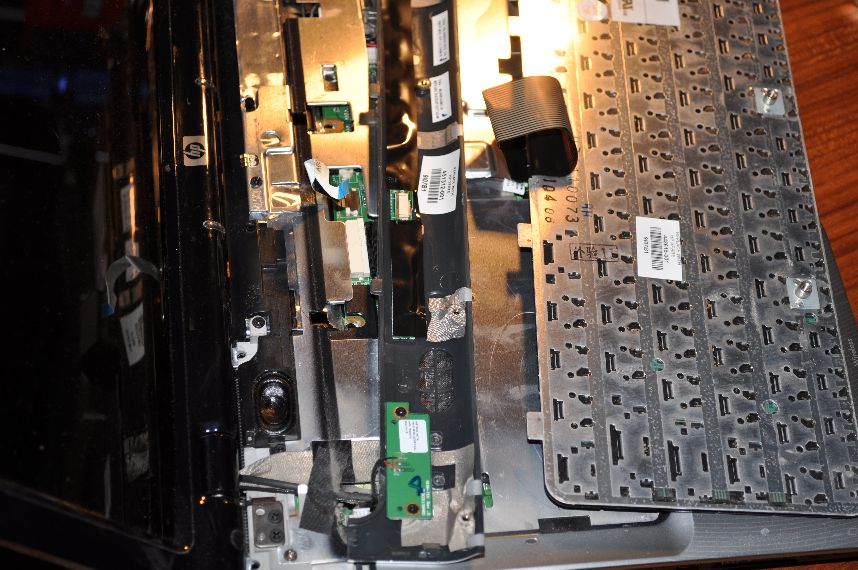

2.控制面板:




5楼

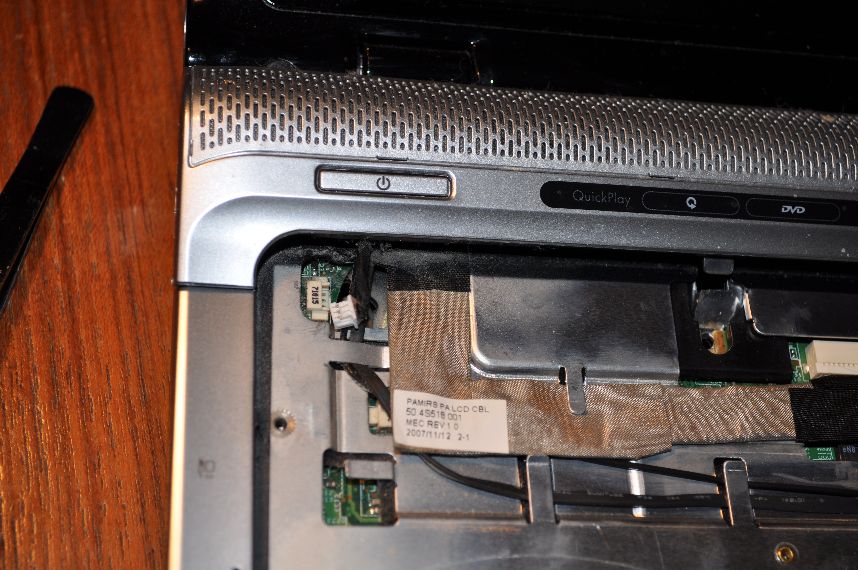

3.拔下控制面板上的电源开关插头。用了我20分钟。太紧了!!




6楼

4.分离LCD屏




7楼

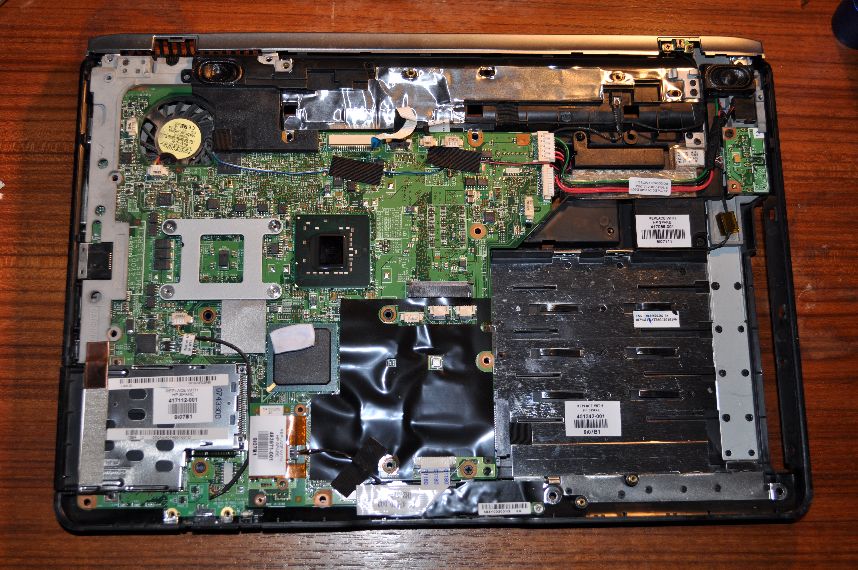

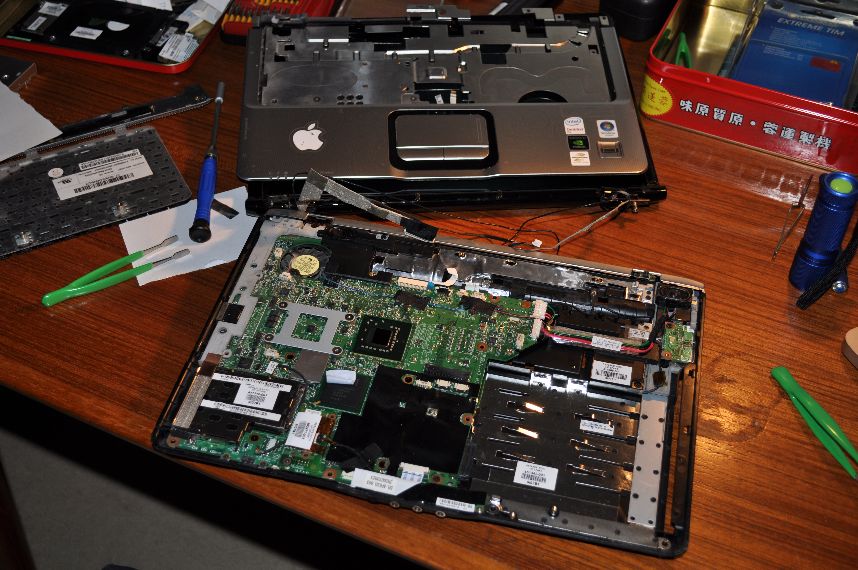

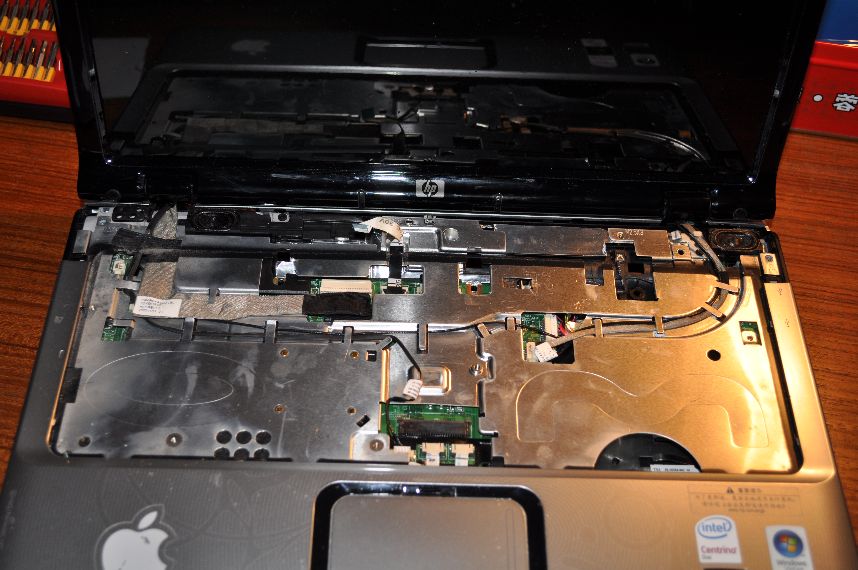

5.除去上盖




8楼

6.分离主板




9楼

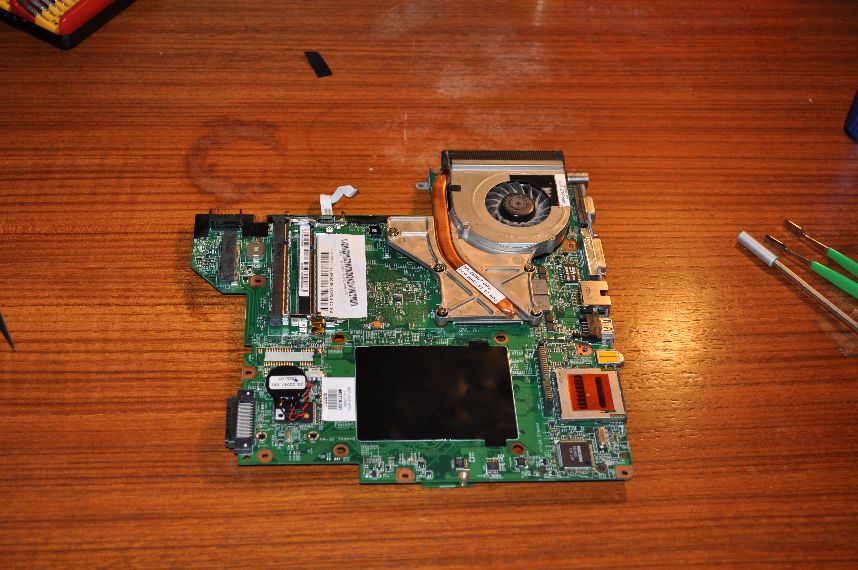

7.这就是主板




10楼

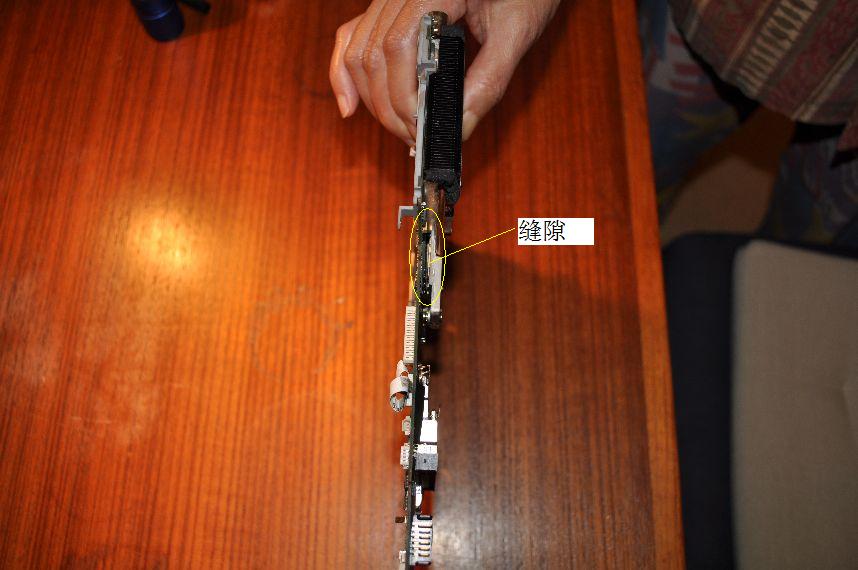

8.竖起主板,你就会发现HP愚蠢的设计:显卡芯片和散热器之间竟然有道缝隙!这大概就是为什么显卡芯片会过热吧。




11楼

DV2000系列拆解过程具体如下:
http://forum.notebookreview.com/hp-compaq-voodoo-pc/228268-how-clean-heatsink-fan-assembly-dv2xxx.html

第二步:修复显卡芯片
对于芯片脱离主板的问题,有两种办法可以修复。

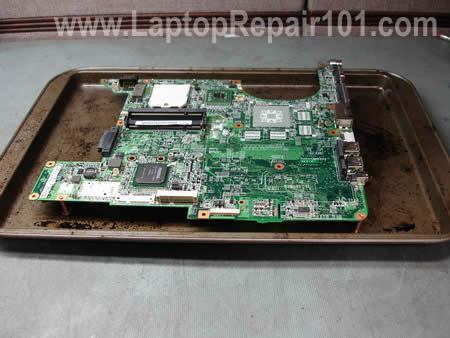

1. 将主板用螺丝钉架起来,放入预热至385度的烤炉,烤8分钟即可(你在其中的6分钟里可以闻到塑料烧焦的味道)。如下图:





12楼

原文链接:http://www.laptoprepair101.com/laptop/2010/04/06/fixing-compaq-presario-v6000-motherboard-no-video-issue/

2.像我这种没胆量把主板放进烤炉的人要采用的方法:使用热喷枪加热显卡芯片。

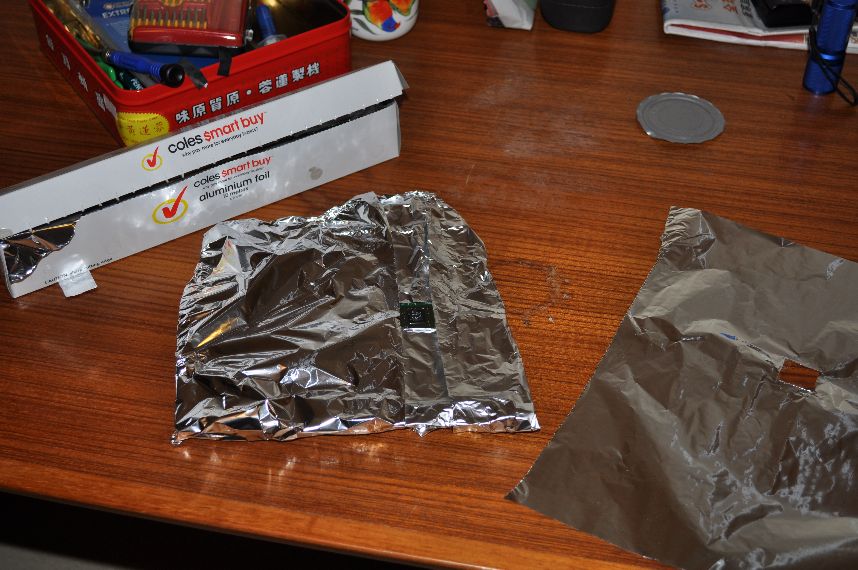

先用铝箔把主板层层包裹,只露出显卡芯片。目的是在热喷时带走多余的热量,保护主板的其它部件:




13楼

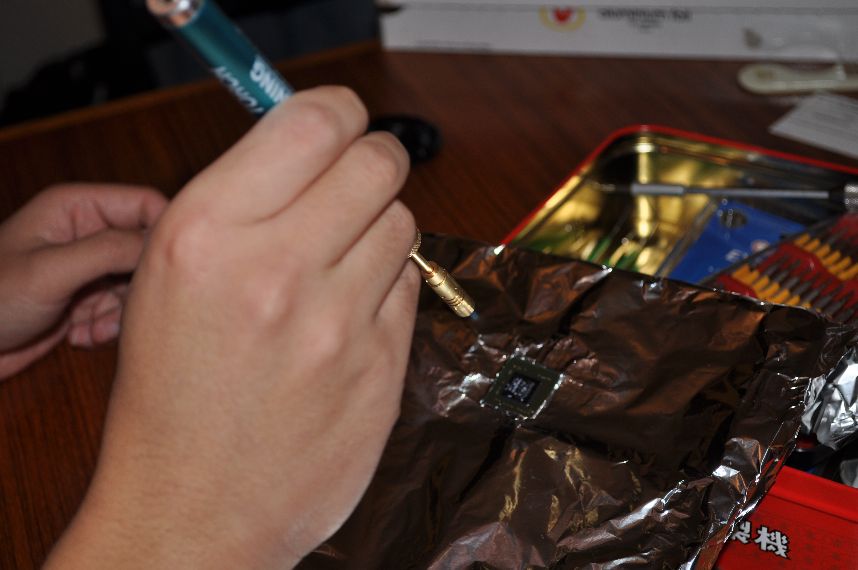

然后点燃喷枪,将火焰对准芯片喷射。要点是喷枪要与主板略呈一个角度(不是像照片里的这样,我在这照片中的操作是错误的),然后做圆周运动,确保芯片表面被均匀喷射到:





14楼

要喷多长时间呢?这问题太好了。我不知道。网上的教程里没说,我又从来没做过,没有任何经验可循。反正原理就是试图重新熔化显卡底部的焊点,使其与主板重新接合。我大概喷了1、2分钟的样子。然后除去铝箔,晾凉。

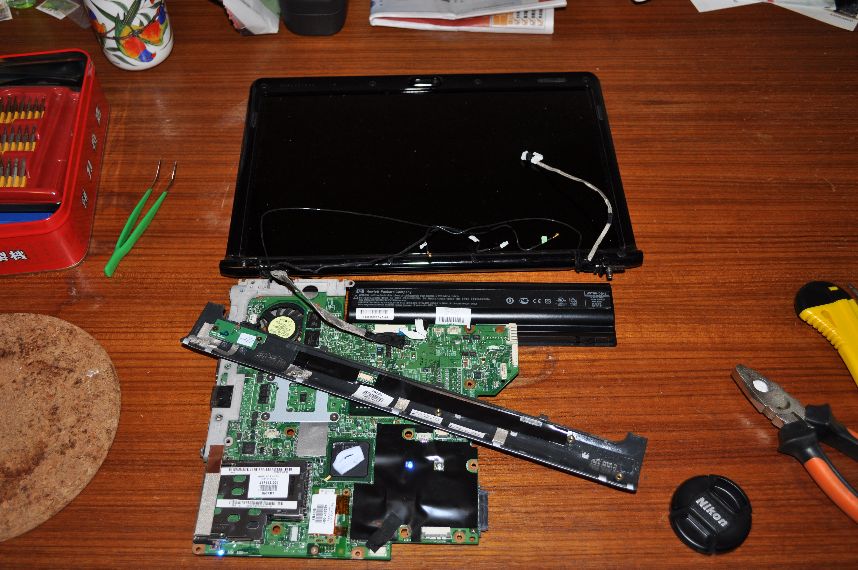

然后是测试修复效果。装上一条内存,把LCD显示器、电池和电源开关接到主板上:





15楼

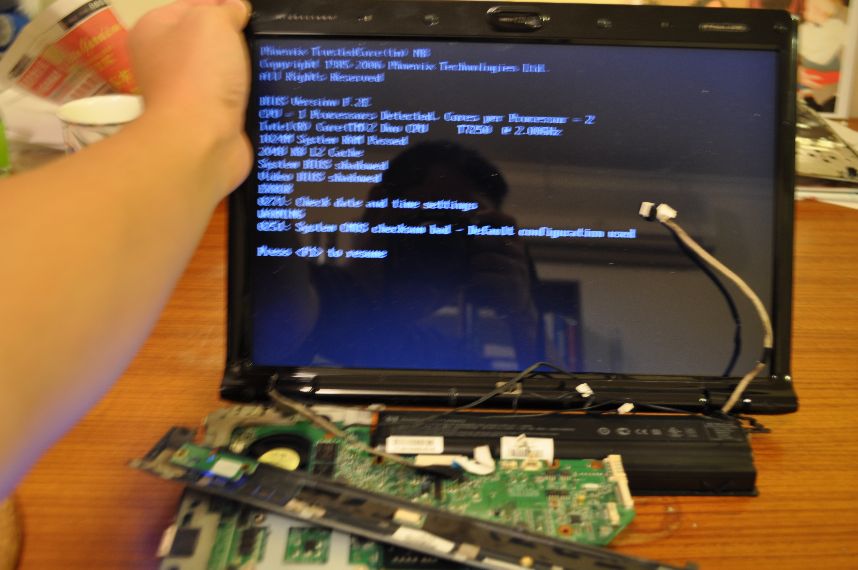

开机!说实话,我挺紧张的。不过还好,没白忙活,我又把视频找回来了:




16楼

第三步:解决散热问题

芯片是修复了,可是散热问题不解决,早晚还是要出问题。我可真的是没什么办法,就知道得把那道缝给填上。于是找了个瓶子盖:




17楼

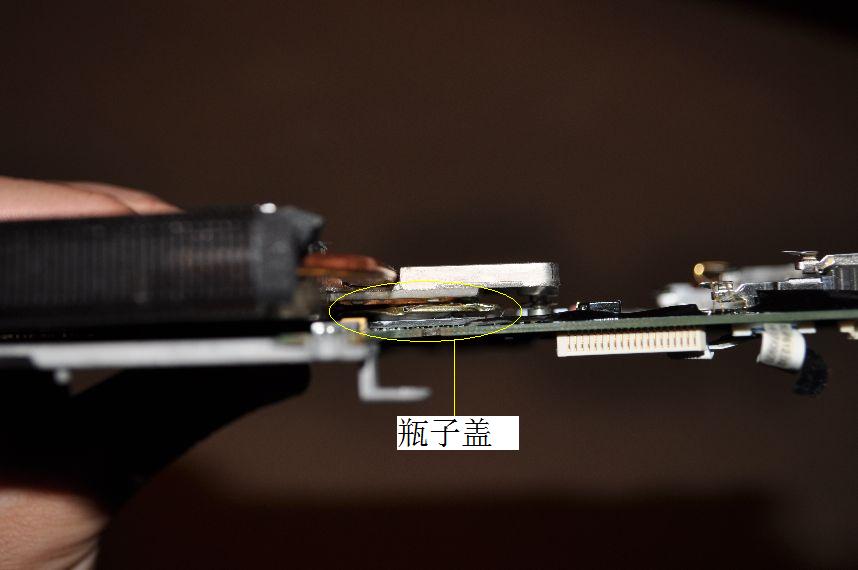

把它压平,两面涂抹导热硅胶,放到显卡芯片和散热器之间的缝隙中:


然后把电脑重新组装好。还好,到目前为止完全没有问题。
