从10年开始因为显卡门的英伟达芯片利润巨大,导致打磨假冒翻新的假改良版芯片泛滥,为了帮助大家不要再上当受骗特意找了一些真假芯片对比,再把鉴别要点给大家说明下。这个参考其他型号打磨芯片也同理的。

首先说明下什么是显卡门芯片,英伟达NVIDIA再06年--08年的芯片都是内部材料有问题。

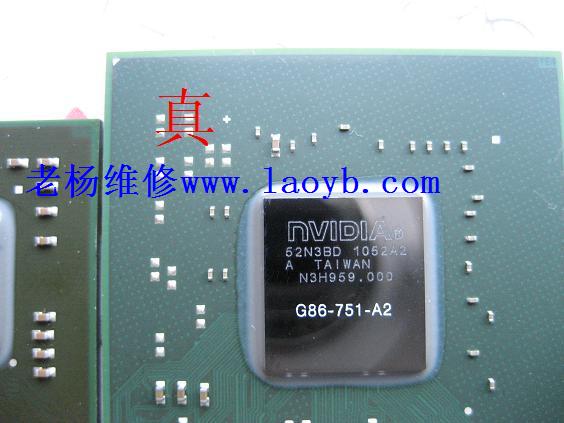

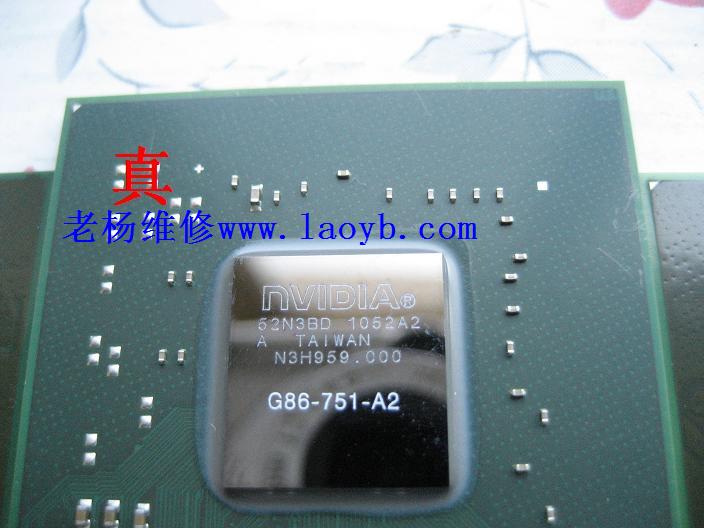

芯片丝印信息:

第一行NVIDIA 这个是厂家名字

第二行后边那个1052就是10年第52周的意思 这个是生产日期

第四行 G86-751 这个是芯片的型号 这个是8400核心的芯片。

注意:由于造假技术不断提高,最近开始用显微镜鉴别芯片,朋友新总结的一些特点 显微镜下的。

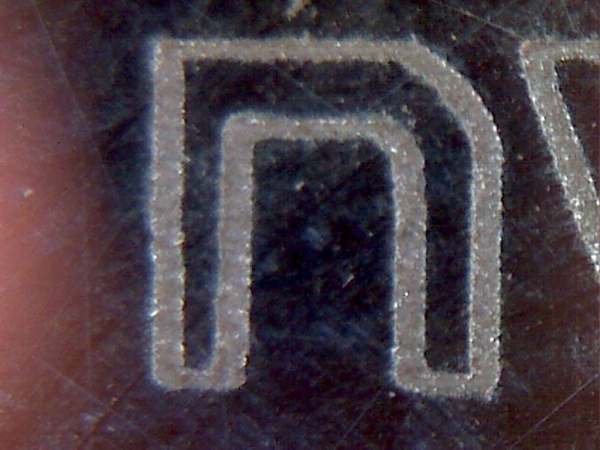

用电子显微镜看出了真假芯片激光字体的区别了。反正边角圆滑颜色太亮像不锈钢镜面的肯定是假的。

最近增加的造假方法

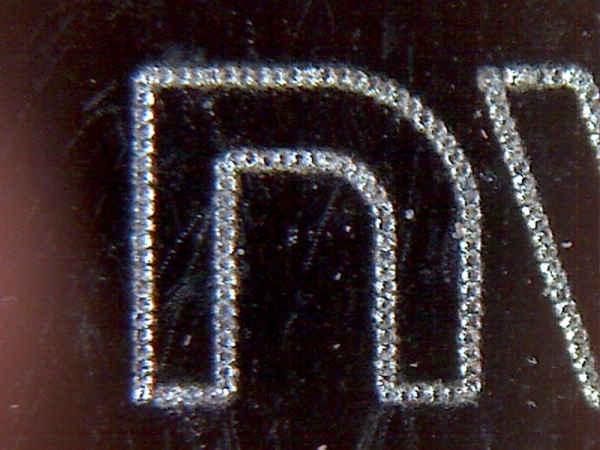

真的字体激光雕刻的点痕清晰一粒一粒的。


假的雕刻我就不用解释了大家自己看吧


老杨的新浪微薄 http://t.sina.com.cn/laoyb

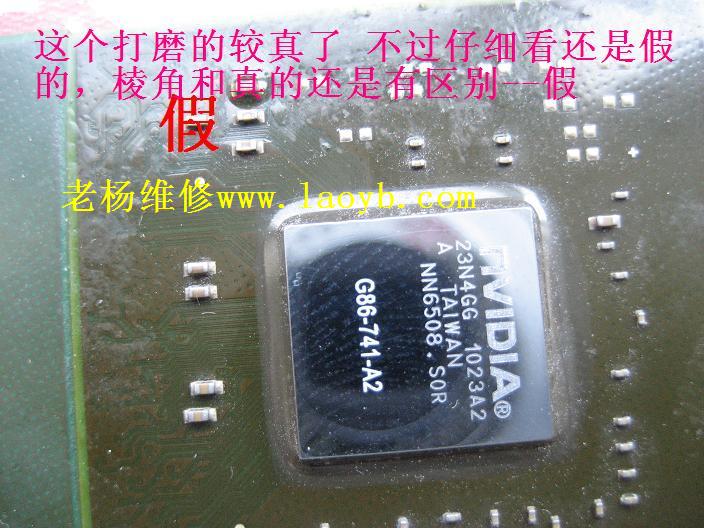

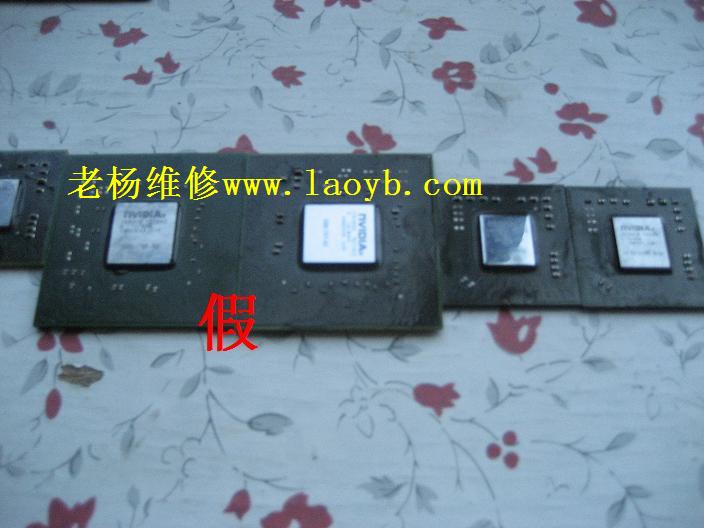

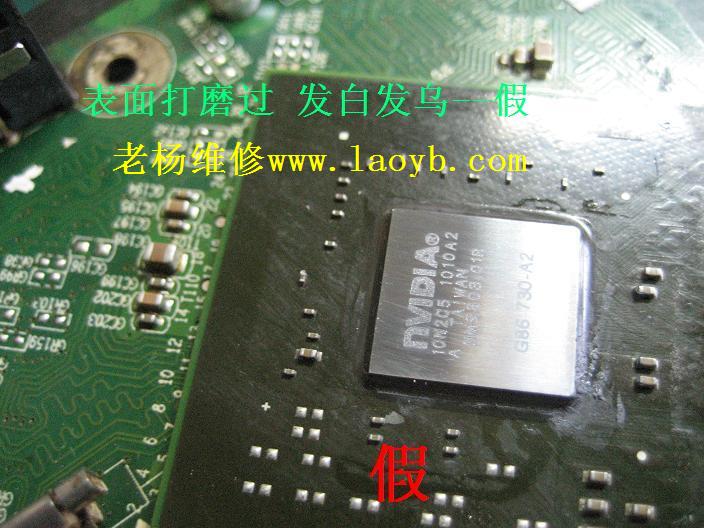

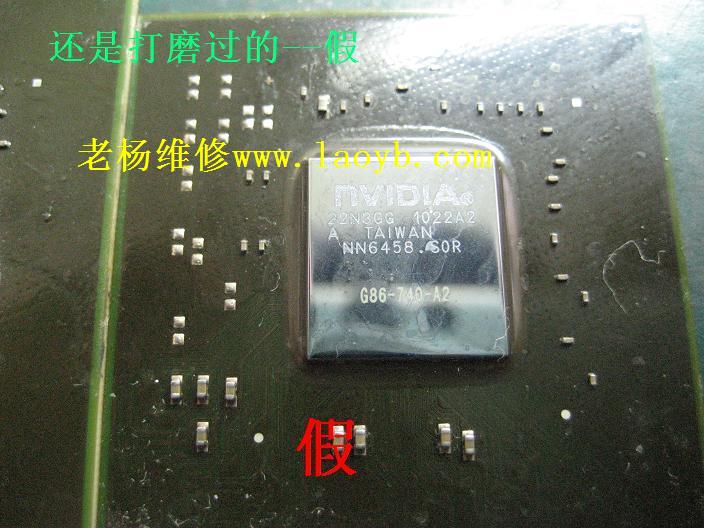

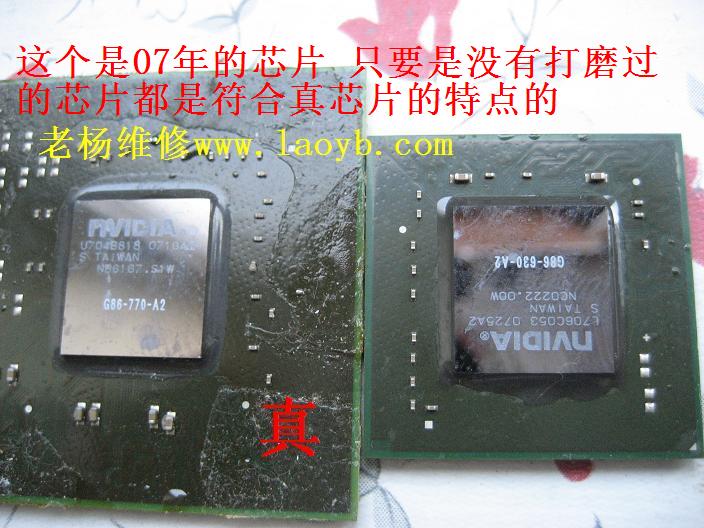

继续说改良版和打磨的假芯片的区别,这些区别都很微小,但是只要用真假的芯片对比看就能看出来的,假的终究是假的。

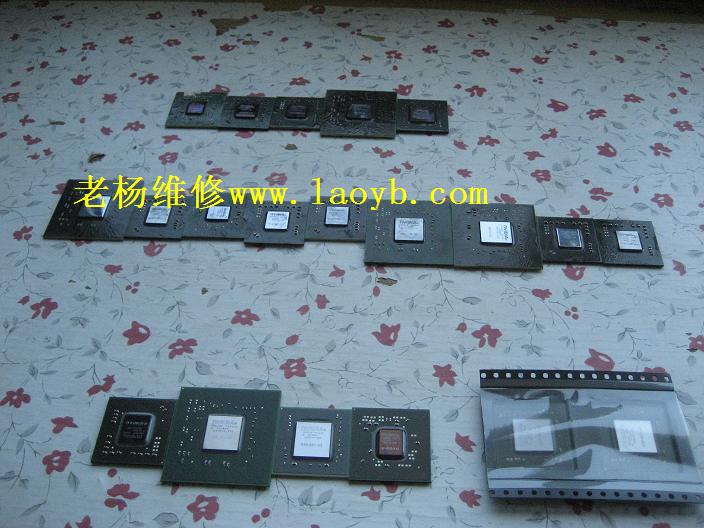

1、全新真的肯定是要有包装的,就是那个所料包装

2、新的改良版出厂日期应该是10年之后的,09年也是改良的但是这个一般拆机的较多。

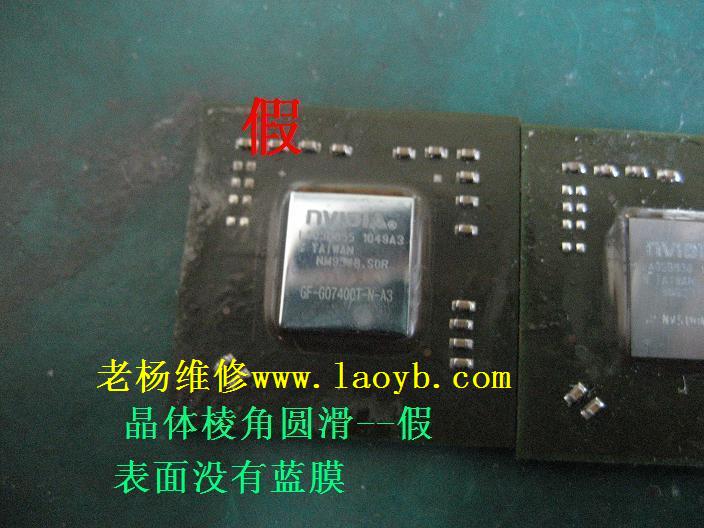

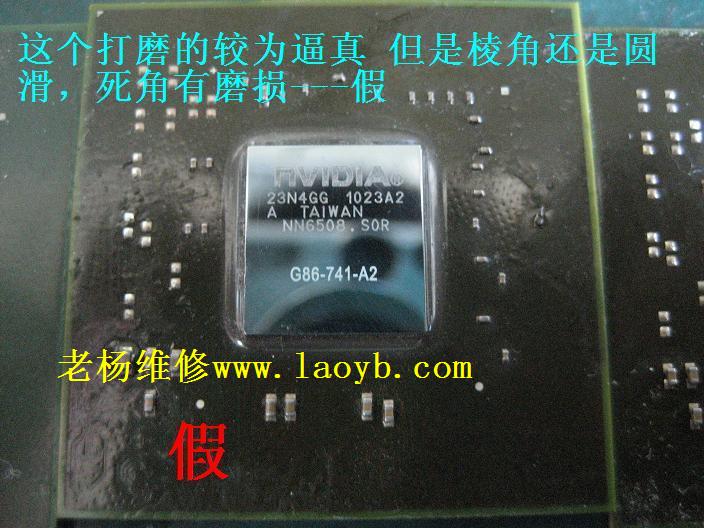

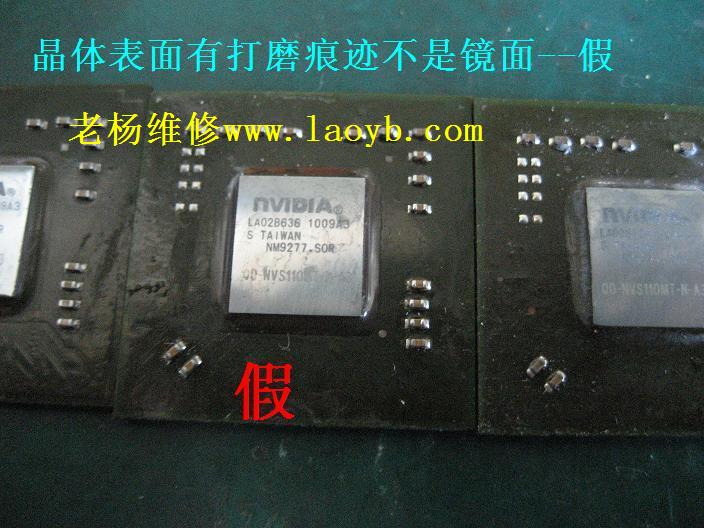

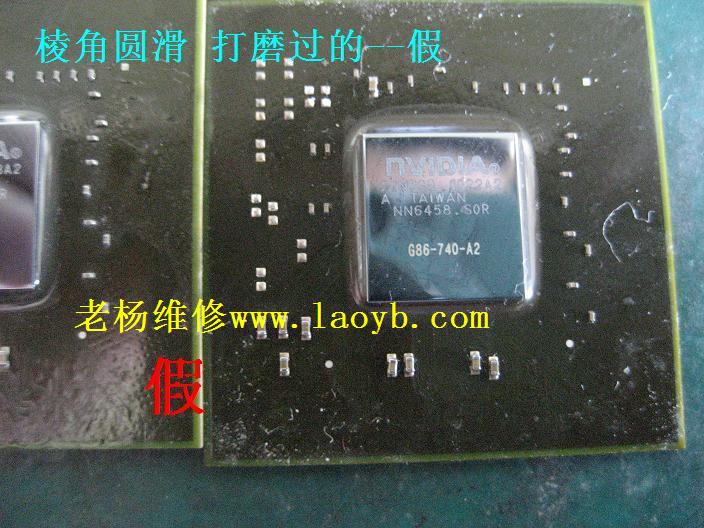

3、晶体表面光亮如镜,棱角要似刀锋,四角要锋利

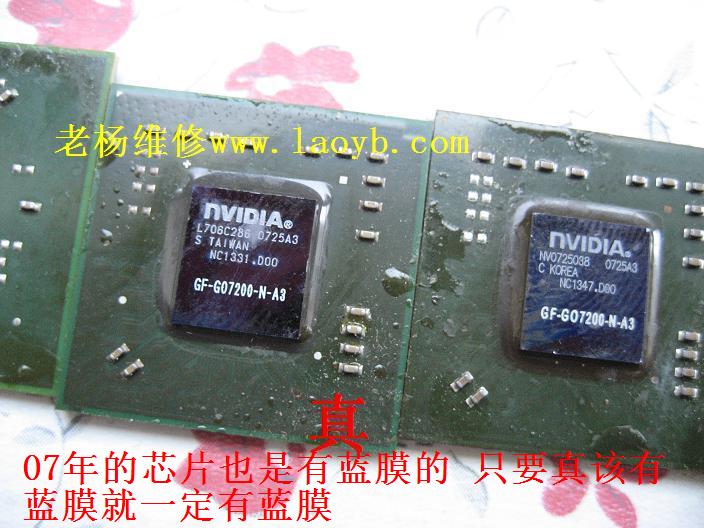

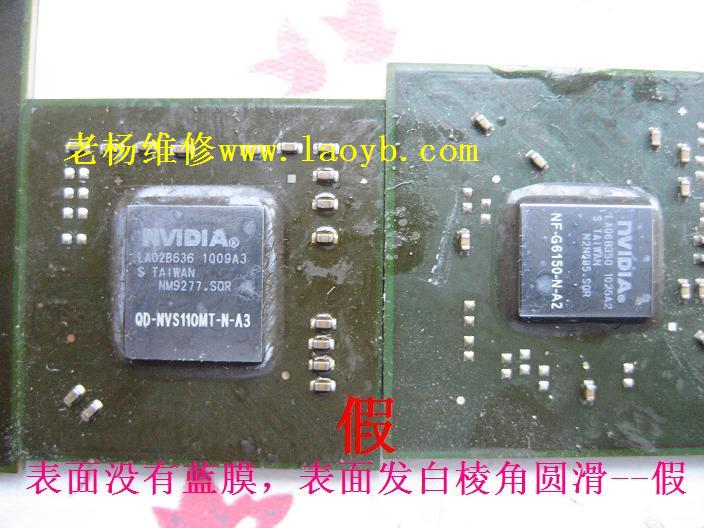

4、对于小的芯片7200、7300、7400、6150、110M等这些芯片表面要有蓝膜,没有蓝膜的就是假的。小芯片的8400核心的没有蓝膜的。

还有一些改良版芯片的特征:

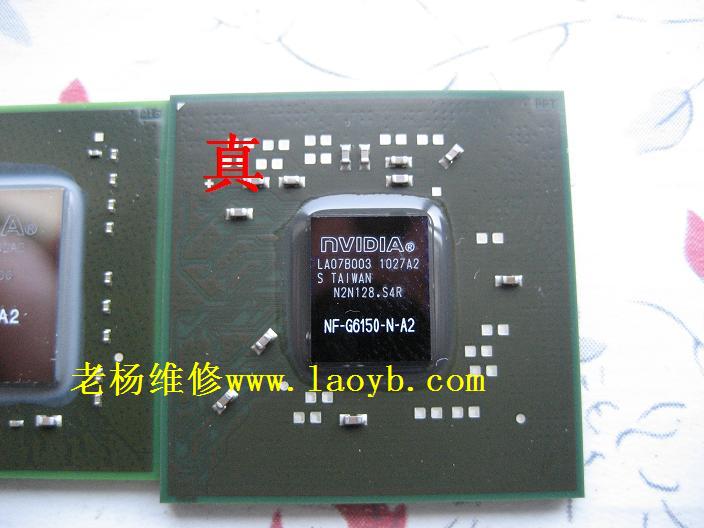

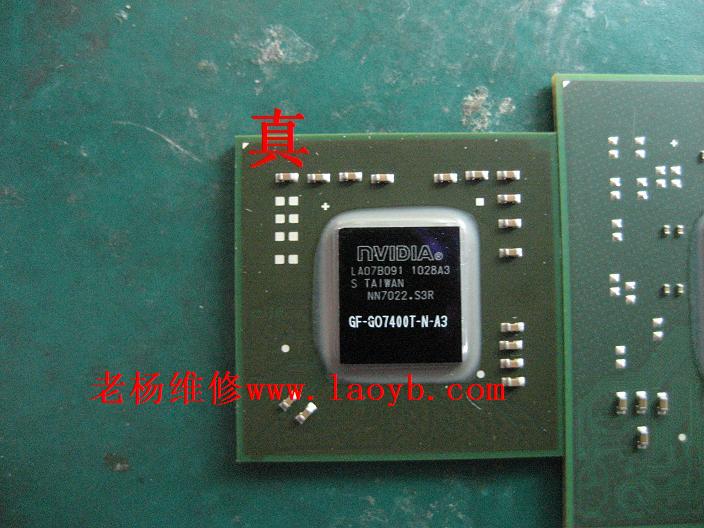

第一、就是有的芯片晶体丝印第三行最后有字母R 不过这个不是肯定都有的,很多都没有的所以这个不能当做标准,不过非改良版芯片肯定没有R。

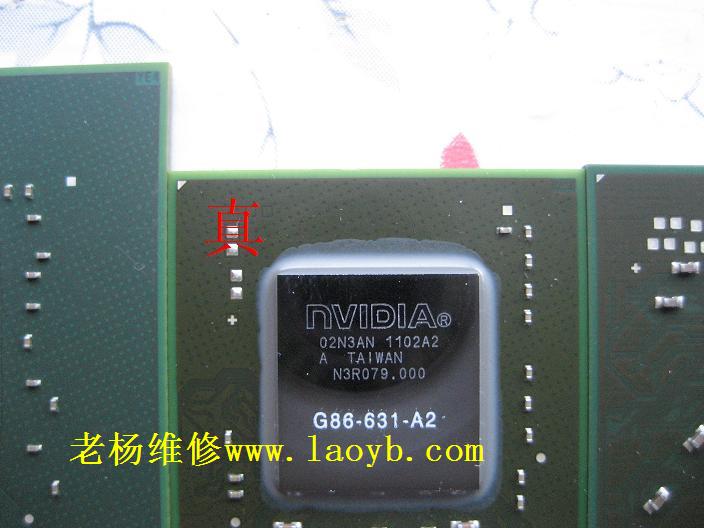

第二、从图片中也可以看出来,10年之后的芯片NVIDIA这个丝印肯定是空心的,而打磨的或08年之前的芯片是死心的字符。

第三、白胶的假的相对少些,就是晶体四周的那个,看看图片有黑胶和白胶两种。因为白胶出的晚,基本都是09年周后猜出的,所以造假的用原来的老芯片的 都是黑胶较多。
